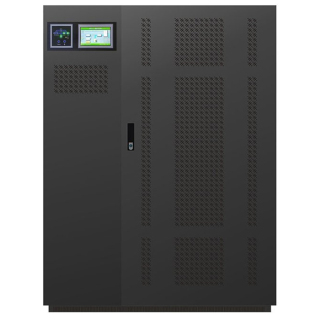

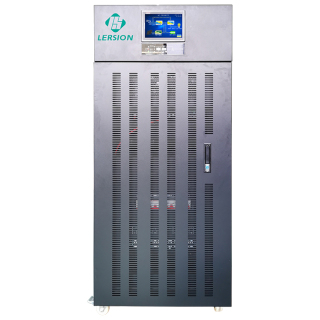

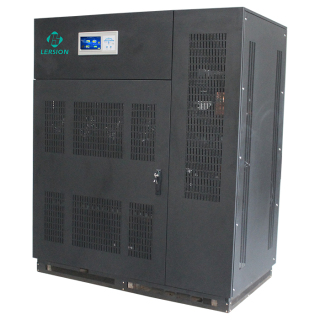

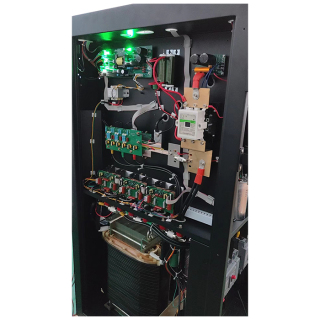

CPN-serien Split Phase Off Grid Solar Inverter 150KW til Village
1 Produktegenskaber
DSP, MCU og DDC behandler i realtid al digital kontrolteknologi
IGBT inverter teknologi og højfrekvent PWM teknologi
AC input overspænding / underspænding, output overspænding / underspænding, output overbelastning, kortslutningsbeskyttelse, overtemperaturbeskyttelse, underspændingsadvarsel, batteri overopladningsbeskyttelse
7-tommer berøringsskærm digitalt display
WiFi-fjernovervågning (valgfrit)
2 Anvendelse af CPN150KW
 |  |  |  |  |  |
| Landsby | Hotel Villa | Skib/ø | Landbrugsjord | Ikke-netområde | Fabrik/handel |
3 Anvendelsesdiagram af CPN150KW inverter
4 Tekniske parametre
| Mode | CPN10K | CPN15K | CPN20K | CPN30K | CPN40K | CPN50K | CPN60K | CPN80K | CPN100K | CPN120K | CPN160K | CPN200K |
| Kapacitet | 10KVA | 15KVA | 20KVA | 30KVA | 40KVA | 50KVA | 60KVA | 80KVA | 100KVA | 120KVA | 160KVA | 200 KVA |
| Batterispænding | 192V/220V/360V/384V | 220V/360V/384V | 360V/384V | |||||||||
| Størrelse: (L*B*Hmm) | 720*460*1180 | 730*570*1150 | 800*670*1550 | 1210*875*1680 | ||||||||
| pakke størrelse (L*B*Hmm) | 880*610*1350 | 850*700*1250 | 1070*820*1680 | 1370*1025*1850 | ||||||||
| NW(KG) | 195 | 240 | 270 | 330 | 380 | 430 | 550 | 630 | 680 | 750 | 950 | 1300 |
| GW(KG) | 210 | 255 | 12857,5 | 360 | 410 | 465 | 585 | 670 | 720 | 790 | 1000 | 1350 |
| Input | ||||||||||||
| Fase | Trefaset+N+G | |||||||||||
| AC-indgangsområde | 380VAC±20% | |||||||||||
| Indgangsfrekvens | 45Hz~55Hz, 55Hz-65Hz | |||||||||||
| Produktion | ||||||||||||
| Udgangsspænding | invertertilstand:380Vac±3%;AC-tilstand:380Vac±20%; | |||||||||||
| Frekvensområde (AC-tilstand) | 45Hz-55Hz | |||||||||||
| Frekvensområde (inverter-tilstand) | 50Hz/60Hz ±0,1 Hz | |||||||||||
| Overbelastningskapacitet | AC-tilstand:(100%~110%:10min;110%~130%:1min;>130 %:1s ;) | |||||||||||
| invertertilstand:(100%~110%:30s;110%~130%:10s;>130 %:1s ;) | ||||||||||||
| Spidsstrømforhold | 3:1 maks | |||||||||||
| Konverteringstid | <10 ms | |||||||||||
| Bølgeform | Ren sinusbølge | |||||||||||
| Harmonisk forvrængning | Lineær belastning<3 %; Ikke-lineær belastning<5 % | |||||||||||
| Afbalancere belastningsspænding | <±1 % | |||||||||||
| Ubalance belastningsspænding | <±5 % | |||||||||||
| Effektivitet | 92 % | |||||||||||
| Isolationstype | output isolation | |||||||||||
| Batteri | ||||||||||||
| batterikapacitet | Det afhænger af brugen | |||||||||||
| batterinummer | Det afhænger af brugen | |||||||||||
| miljøbetingelser | ||||||||||||
| Drift temperatur | 0℃-40℃ （Batteriets levetid falder ved omgivelsestemperaturer over 25 grader Celsius） | |||||||||||
| Driftsfugtighed | <95 % (uden at indrømme) | |||||||||||
| Driftshøjde | <1000m (med stigning på 100m, vil det reducere output på 1%) max5000m | |||||||||||
| Støj | <58dB (afstand til maskine 1m) | |||||||||||
| Ledelse | ||||||||||||
| Skærm | 7 tommer touch screen system | |||||||||||
| Computer meddelelse interface | RS232,(485、Fjernovervågningsmuligheder for netværk) | |||||||||||
| *Ovenstående data er til reference. Hvis der er nogen ændring, henvises til det rigtige objekt. | ||||||||||||
5 Introduktion af skærmpanel på 150kw Off Grid inverter
①SEQ-indikator;
②Recitifier-indikator
③Bypass-indikator;
④ Inverter indikator;
⑤Outputindikator;
⑥ Batteriindikator
⑦Tryk: Hovedstrømprioritet
⑧Tryk: Lyddæmper
⑨Fejlindikator ;
⑩LCD berøringsskærm;
Introduktion af Terminal
①AC-indgangskontakt
②DC indgangskontakt
③ AC-udgangskontakt
④Tilslutning til jordledning (AC-indgang)
⑤AC indgangsforbindelse
⑥DC indgangsforbindelse, + for positiv og - for negativ
⑦ AC-udgangstilslutning
⑧ Tilslutning til jordledning (AC-udgang)
6 Arbejdstilstand af 150KW solcelle-inverter
CPN-seriens trefasede inverter har to arbejdstilstande:DC-prioritet og AC-prioritet
1. DC-prioritet
Inverteren konverterer DC-indgangsstrøm fra enten PV-panelerne eller batteribanken til AC-strøm for at forsyne belastningerne. Når batterispændingen er lav, vil inverteren automatisk skifte til hovedindgangseffekten (gr/generator) for at levere strøm til belastningen. Systemet skifter automatisk tilbage til AC, efter at batteriet er opladet igen.
(1) PV med batteribank
(2) Kun batteri
(3) Kun vekselstrøm
2. AC-prioritet
Mens AC-indgangen er stabil, arbejder inverteren i bypasset for at levere strøm til belastningen og oplader samtidig batteripakken. Når AC-indgangen er for høj / for lav / alvorlig forvrængning / unormal frekvens / fejl, vil systemet automatisk skifte til batteri-inverteren for at levere strøm til belastningen. Når AC-indgangen er blevet stabiliseret, skifter systemet tilbage til bypass-tilstand for automatisk at levere strøm til belastningen.
(1) PV, vekselstrøm og batteribank
(2) Solenergi og batteribank
(3) Vekselstrøm og batteribank
(4) Kun batteri

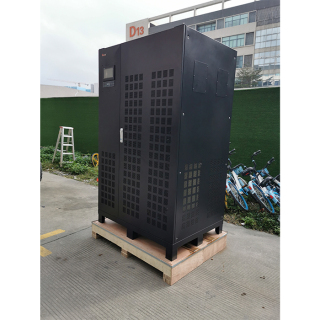

7 Installationssted Etui med 150KW Solar Inverter
Vores off grid solar inverter fabrik har produceret 12 år, for 150kw sol inverter, som er meget stabilt produkt og bredt anerkendt af vores kunder.
