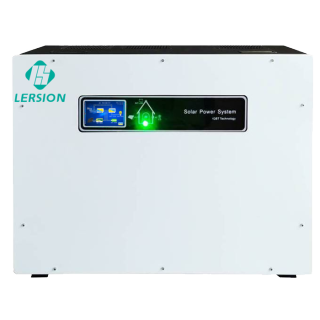

PT 8K Hybrid Off Grid Solar Inverter

PT Series High End 8KW Hybrid Inverter

1 Produktegenskaber

• Tyskland Infineon IGBT-modul til både inverter og MPPT ladecontroller, høj temperatur modstand og slagfasthed, mere sikker/mere stabil/lang levetid;

• Amerikas nye generation af DSP-mikroprocessorchipteknologi, spiller som CPU-rolle, mere intelligent og effektiv til at kontrollere og styre kredsløb og hele det elektriske system;

• High-definition LCD berøringsskærm, high-end udseende, let at opnå menneske-computer interaktion, kan se enhedsdriftsdata, understøtte relaterede parametre online indstillinger for;

• Ved at indstille HVR- og LVD-spændingerne igennem (ATS), kan der opnås problemfri automatisk skift mellem lysnettet / batteristrøm / maskinslukning, hvilket gør det mere intelligent, effektivt og sikkert;

• Tilgængeligt arbejde uden batteribank, PV kan understøtte belastningerne uden at gå gennem batterier;

• Kompatibel med forskellige typer batterier, Lithium-batterier kompatible med Rs485-grænseflade;

• Batteri overspænding/lavspænding, overbelastning, kortslutning, overtemperaturbeskyttelse osv.;


• Transformer kan bære med 3 gange spidseffekt (bedre at køre induktive belastninger);

• IP64 beskyttelse til printplader (Forhindrer støv og insekter i at komme ind;

• Indbygget eller ekstern WiFi-overvågning (valgfrit).

2 Anvendelse af 8KW

Hus	Hotel Villa	Skib/ø	Gård	Ingen elektricitet ørea

3 tekniske parametre

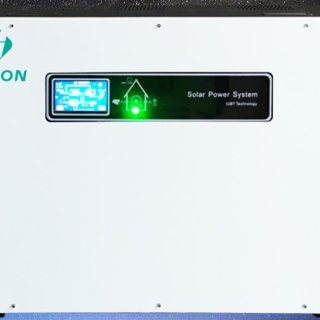

4 Introduktion af skærmpanel

① Berøringsskærm

② Batteriindikator, altid tændt med almindelig batteristrøm

③ ON/OFF knap, lang tryk 3-5s for at bruge

④ PV-indikator, altid tændt med almindelig PV-strøm

⑤ INV-indikator, altid tændt med almindelig INV-udgang

6  AC input indikator, altid tændt med almindelig AC strøm input

Instruktioner til touchskærm:

①AC oplader indikator. Klik her for at indstille AC-oplader.

② Arbejdstilstand

③Buzzer-ikon, klik for at slå summeren til eller fra

④AC udgangsspænding

⑤Procent af belastningskapacitet

⑥ Batteriikon, klik her for at se og indstille batteriparametre

⑦ Procentdel af batterikapacitet

⑧Batterispænding

⑨Ur, dato og klokkeslæt for systemet

⑩Ladestrøm til batteri

⑪Solenergi

⑫Systemindstillingsikon. Klik her for at ændre systemparametre

⑬MPPT-ikon. Klik her for at se og indstille controller-parametre. Se 10.5 for detaljer

⑭Solens spænding

⑮Strøm af solpanel

⑯AC input frekvens

⑰AC indgangsspænding

5 arbejdstilstand af 8kw solar inverter (intelligent og automatisk overførsel til anden tilstand)

PT-serien IGBT design transformer baseret solenergi inverter har to arbejdstilstande: DC Priority og AC Priority

5.1. DC-prioritet (PV kan understøtte belastninger uden batteribank) Inverteren konverterer DC-indgangsstrøm fra enten PV-panelerne eller batteribanken til AC-strøm for at forsyne belastningerne. Når batterispændingen er lav, vil inverteren automatisk skifte til hovedindgangseffekten (gr/generator) for at levere strøm til belastningen. Systemet skifter automatisk tilbage til AC, efter at batteriet er opladet igen.

(1) PV med batteribank

(2) Kun batteri

(3) Kun vekselstrøm

5.2. AC prioritet

Mens AC-indgangen er stabil, arbejder inverteren i bypasset for at levere strøm til belastningen og oplader samtidig batteripakken. Når AC-indgangen er for høj / for lav / alvorlig forvrængning / unormal frekvens / fejl, vil systemet automatisk skifte til batteri-inverteren for at levere strøm til belastningen. Når AC-indgangen er blevet stabiliseret, skifter systemet tilbage til bypass-tilstand for automatisk at levere strøm til belastningen.

(1) PV, vekselstrøm og batteribank

(2) Solenergi og batteribank

(3) Vekselstrøm og batteribank

(4) Kun batteri

6 Tilslutningsdiagram for 8KW inverter
